Kolmeastmeline droonide avastamine: vähem valehäireid Eestis

Droonide avastamiseks toimib kõige paremini sensorite fusioon, kus RF‑tuvastus annab varajase hoiatuse ja radar või optiline kaamera kinnitavad sihtmärgi. Ükski üksik meetod ei kata kõiki stsenaariume korralikult. Oluline on ka teada, et droonide tõrjumine on Eestis ja Euroopa Liidus õiguslikult piiratud tegevus, mistõttu enamikule organisatsioonidele on realistlik eesmärk avastamine ja olukorrateadlikkus, mitte signaali segamine.

Lühidalt:

• Sensorite fusioon, mis ühendab RF‑tuvastuse, radarit ja optilisi kaameraid, pakub kõige usaldusväärsemat droonide avastust.
• Linnakeskkonnas suurenevad valehäired RFID ja radari kajad, mistõttu mitmekihiline süsteem vähendab valepositiivsete arvu.
• Tõrjumine on Eestis ja Euroopas üldiselt lubatud ainult riiklikel üksustel, seega organisatsioonid keskenduvad rohkem droonide avastamisele.
• Masinõpe ja süvaõppe arvutustarkvara parandavad droonide tuvastamise täpsust ning vähendavad valehäireid eriti keerulistes linnapiirkondades.
• Praktiline koolitus ja taktikalised harjutused tugevdavad meeskonna valmisolekut drooniohu olukordades, pakkudes nii teoreetilist kui ka käed-külge kogemust.

Sisukord

• Peamised droonide avastamise meetodid ja nende piirangud
• Kuidas sensorite fusioon praktikas tegelikult toimib
• Kus droonituvastust reaalselt kasutatakse
• Mida tohib ja mida mitte: avastamine versus tõrjumine
• Kuidas valida sobiv droonide avastussüsteem
• Tehisintellekt muudab droonide tuvastamise täpsemaks
• Tondi Lasketiiri vaade drooniohu hindamisele
• Tondi Lasketiir aitab sul drooniohu ees valmis olla
• Allikad
• Korduma kippuvad küsimused

Peamised droonide avastamise meetodid ja nende piirangud

Droonide avastamise meetodid jagunevad viide põhikategooriasse, millest igaühel on oma tugevused ja pimealad. Valik sõltub sellest, kas kaitsed staadionit, tööstusobjekti või piirikoridori.

• RF‑tuvastus kuulab drooni ja piloodi kaugjuhtimispuldi vahelist raadioside. Süsteemid skaneerivad tavaliselt 2,4 ja 5,8 GHz sagedusvahemikke, kus levib enamik hobidroone. Linnakeskkonnas segavad seda Wi‑Fi ja teised 2,4 GHz seadmed, mistõttu vale positiivsete signaalide hulk kasvab.
• Radar saadab välja raadiolaineid ja mõõdab tagasipeegeldust, mis annab täpse 3D‑asukoha, kauguse ja kiiruse. Radari nõrkus on maapinnalähedane segadus (kajad puudest, hoonetest, lindudest), mis nõuab head signaalitöötlust.
• Optiline ja EO‑IR tuvastus kasutab tavalisi ja soojuskaameraid visuaalseks kinnituseks. See annab kõige usaldusväärsema kinnituse, mida sihtmärk tegelikult on, kuid sõltub ilmastikust ja valgustusest.
• Akustiline tuvastus kuulab propelleri heli mikrofonidega. Meetod töötab hästi lühikesel distantsil, kuid müravaeses linnakeskkonnas kaob signaal kiiresti.
• LiDAR loob laserimpulsside abil täpse 3D-punktipilve, mis aitab eristada drooni kuju ja liikumismustrit taustast. Kombineerituna süvaõppe arhitektuuridega paraneb klassifitseerimise täpsus märgatavalt, eriti keerukates linnakeskkondades, kus visuaalne müra on suur.

Praktikas on RF ikka enim levinud esmatasandi lahendus tsiviilturul, sest see on odavam ja annab varajase hoiatuse enne, kui droon jõuab visuaalsesse vaatevälja, kuid autonoomsete ja RF‑vaikivate droonide vastu ei aita see üksi.

Kuidas sensorite fusioon praktikas tegelikult toimib

Ükski sensor üksinda ei annanud kunagi täielikku pilti. Sensorite fusioon lahendab probleemi kihilise töövooga, kus igal andmeallikal on oma roll.

1. RF esihoiatus. Süsteem märkab kaugjuhtimissignaali ja annab hoiatuse enne visuaalset kontakti.
2. Radari suunamine. Radar saab RF‑hoiatuselt suuna ja hakkab jälgima liikuvat sihtmärki, mõõtes kiirust ja kõrgust.
3. Kaamera kinnitus. Süsteem pöörab PTZ‑kaamera radari koordinaatidele ja kinnitab visuaalselt, kas objekt on tegelikult droon, lind või muu õhusõiduk.

Selle taga on CFAR‑algoritmid, IQ‑voogude analüüs ja signatuuriandmebaasid, mis eristavad drooni raadiosignatuuri Wi‑Fi‑müngist ja muudest häiretest. Track association tähendab, et süsteem seob eri sensorite tuvastused üheks pidevaks liikumisjooneks ja arvutab hoiatuse konfidentsi (usaldusväärsuse taseme). Kui kolm sensorit näitavad kokku samasse suunda, on hoiatus palju usaldusväärsem kui üksik RF‑signaal.

Professionaalne nõuanne: Kui otsustad statsionaarse ja mobiilse paigalduse vahel, mõtle esmalt läbi, kas kaitsed püsivat objekti (staadion, tehas) või ajutist sündmust (üritus, üksik marsruut). Statsionaarne paigaldus annab parema ja kalibreerituma katvuse, mobiilne lahendus sobib ajutistele ja liikuvatele riskikohtadele.

Selline mitmekihiline lähenemine (radar, RF, optika) võimaldab hinnata drooni kuju, lennusuunda ja tegelikku ohutaset, mis on ka TalTechi analüüsi järgi tööstuslikes ja piirivalve rakendustes valdav praktika.

Kus droonituvastust reaalselt kasutatakse

Droonituvastussüsteemide rakendusalad erinevad märgatavalt eesmärgi ja riskiprofiili järgi.

• Suurüritused ja staadionid vajavad ajutist, kiiresti paigaldatavat katvust rahvamassi kohal, kus RF ja akustika annavad hea esmase hoiatuse.
• Lennujaamad ja transpordisõlmed nõuavad radaripõhist pideva jälgimise võimet, sest ekslikult tuvastatud droon võib peatada lennuliikluse.
• Kriitiline taristu ja tööstusobjektid (elektrijaamad, sadamad, tehased) eelistavad statsionaarset mitmesensorilist võrgustikku, mis töötab ööpäevaringselt.
• Piirivalve ja territoriaalsed pilootprojektid kombineerivad radarit pika ulatusega optikaga, et katta suuri alasid madala sensorite tihedusega.

Eestis näitavad avalikud pilootprojektid, kuidas seda praktikas rakendatakse. Näiteks Eesti sensorivõrgustiku arendaja HexTech on testinud linnakeskkonnas mitmekihilist droonituvastuse võrku, mis kombineerib RF, akustika ja optilised andurid parema olukorrateadlikkuse saavutamiseks. Tööstuses on DJI Aeroscope tuntud platvorm, mis tuvastab DJI‑droonide raadiosignaale ja mida levitatakse ka Eestis kohalike edasimüüjate kaudu. Eraldi väärib mainimist ka Rantelon, Eesti‑lähteline ettevõte, kelle lahendused kujutavad kohalikku variatsiooni droonituvastuse turul.

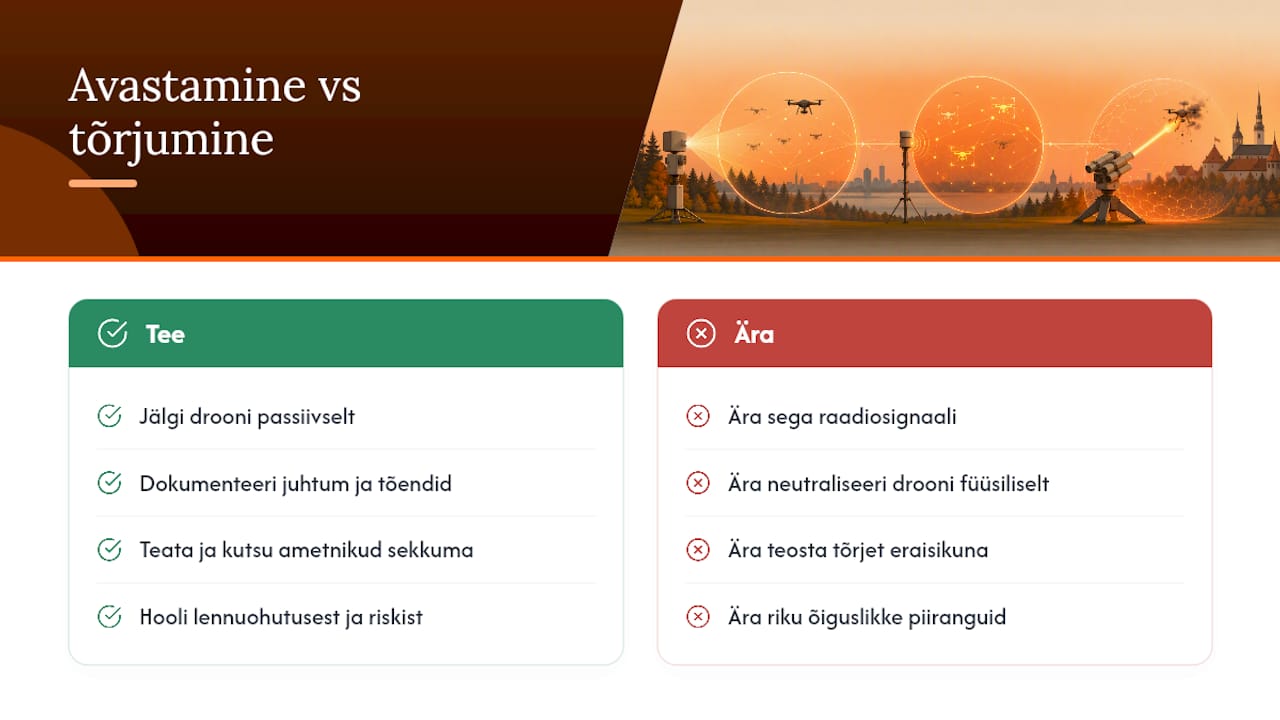

Mida tohib ja mida mitte: avastamine versus tõrjumine

Droonide avastamine ja droonide tõrjumine on tehniliselt ja juriidiliselt kaks eraldi valdkonda. Avastamine tähendab passiivset jälgimist, tõrjumine tähendab aktiivset sekkumist, näiteks signaali segamist või füüsilist neutraliseerimist.

Eesti ja Euroopa Liidu kontekstis on tõrjumine ja häirimine üldiselt lubatud vaid riiklikele eriteenistustele, sest see puudutab raadiosagedusala kasutamist ja lennuohutust. Eraõiguslikele organisatsioonidele ja isikutele on realistlik ja seaduslik valik keskenduda tuvastamisele ja olukorrateadlikkusele, mitte iseseisvale tõrjetegevusele.

Praktiline tegevusjuhis on lihtne: jälgi, dokumenteeri ja vajaduse korral kutsu ametkonnad sekkuma. See ei ole ainult ettevaatlik käitumine, vaid ka ainus seaduslik tee, kui kahtlustatav droon tekitab reaalse ohu.

Kuidas valida sobiv droonide avastussüsteem

Süsteemi valik algab riskihindamisest, mitte tehnoloogia valikust. Kõigepealt tuleb määrata, mida täpselt kaitsed ja kui suur ala vajab katvust.

1. Kaardista kaitstav ala ja hinda, milline oht on kõige tõenäolisem (pealtnägijate droonid, luure, kaubavedu).
2. Võrdle süsteemide ulatust, täpsust ja integreeritavust olemasoleva turvasüsteemiga.
3. Nõua tootjalt demonstratsiooni või pilootperioodi ning mõõda selle jooksul valehäirete määra reaalsetes tingimustes.
4. Loo selge reageerimisprotokoll ja koolita personal, kes hoiatustele reageerib.
5. Arvuta kogumaksumus (TCO), mis hõlmab paigaldust, hooldust ja tarkvara uuendusi, mitte ainult seadme hinda.

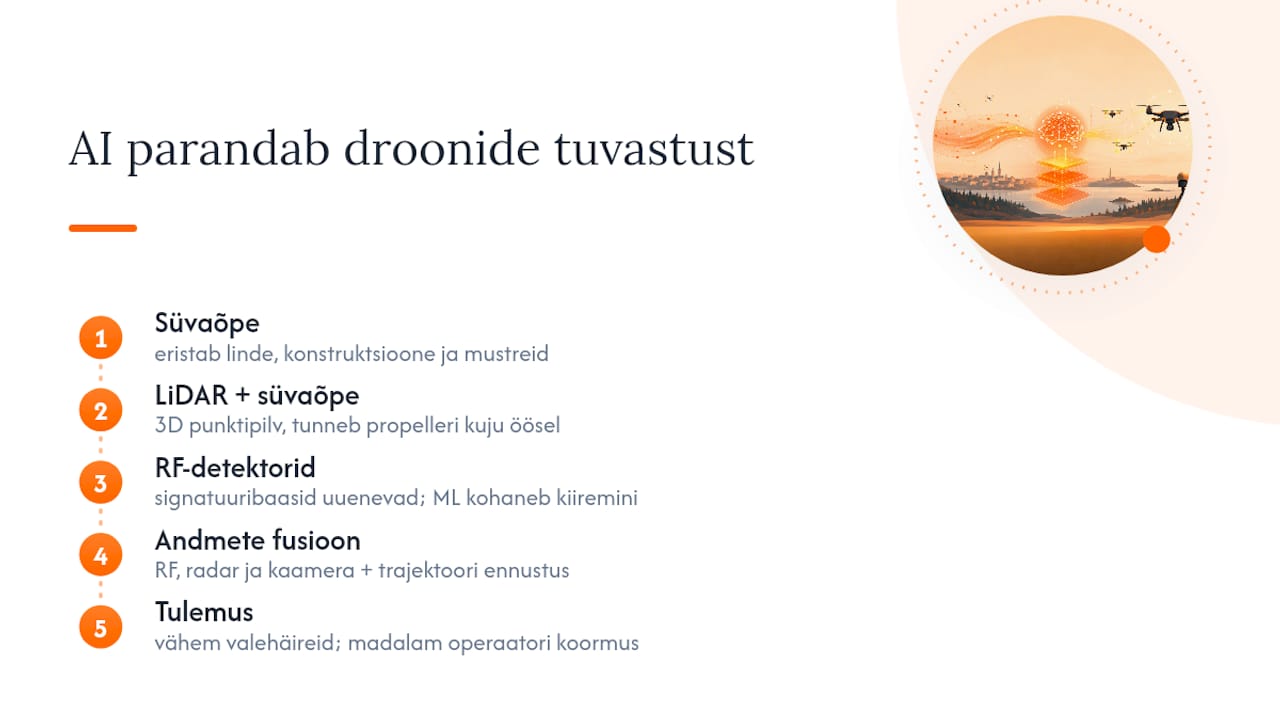

Tehisintellekt muudab droonide tuvastamise täpsemaks

Masinõpe on juba praegu droonide avastamise juures kesksel kohal ja selle roll kasvab järgnevatel aastatel. Süvaõppe mudelid õpivad eristama drooni signatuuri lindudest, dronikonstruktsiooni tüüpidest ja isegi lennumustritest, mis on inimsilmale peaaegu identsed.

LiDAR‑andmete ja süvaõppe kombinatsioon on hea näide sellest arengust. Arhitektuurid nagu PointPillars töötlevad 3D‑punktipilve reaalajas ja tunnevad ära drooni propelleri kuju ka öösel või halva nähtavuse korral. See vähendab lindude ja muude õhus liikuvate objektide tekitatud valehäireid, mis on täna üks suurimaid praktilisi peavalusid süsteemide operaatoritele.

RF‑detektorite tarkvara areneb sarnases suunas. Signatuuriandmebaase tuleb pidevalt uuendada, kuna uued drooniprotokollid ja tootjate tarkvarauuendused muudavad raadiosignaali mustrit. Süsteemid, mis kasutavad masinõppe klassifikaatoreid signatuuride tuvastamisel, kohanevad uute droonimudelitega kiiremini kui käsitsi programmeeritud reeglid.

Järgmine loogiline samm on sensorite andmete automaatne fusioon tehisintellekti abil, kus tarkvara mitte ainult ei koonda RF‑, radar‑ ja kaameraandmeid, vaid ka ennustab drooni tõenäolist lennutrajektoori. See vähendab operaatori koormust ja kiirendab otsustusprotsessi olukordades, kus igal sekundil on tähtsus.

Tondi Lasketiiri vaade drooniohu hindamisele

Tondi Lasketiir on lisanud droonikoolitused oma taktikaliste sessioonide juurde, sest praktilise olukorrateadlikkuse õpetamine käib käsikäes teoreetilise tuvastamisteadmisega. Koolitustel õpitakse hindama drooni käitumist, mõistma tuvastussüsteemide piiranguid ja harjutama reageerimisstsenaariume, mis eeldavad koostööd turvameeskondade ja ametkondadega.

Praktika näitab korduvalt, et teadmine tehnoloogia toimimisest ei asenda harjutatud reageerimist. Kui soovid oma meeskonna või organisatsiooni valmisolekut testida, saab koolitusi ja demosessioone tellida siit.

— Instructor TO

Tondi Lasketiir aitab sul drooniohu ees valmis olla

Kui artikkel andis sulle ülevaate tehnoloogiatest, siis järgmine loogiline samm on see teadmine praktikasse viia. Tondi Lasketiir erineb tavalisest turvakonsultatsioonist selle poolest, et droonikoolitus toimub käsikäes reaalse taktikalise treeninguga, mitte ainult loenguruumis. Baltikumi suurima lasketiiruna pakume võimalust harjutada olukorrateadlikkust, meeskonnatöö otsuseid ja stressitaluvust samas keskkonnas, kus toimuvad ka firmade meeskonnaüritused ja taktikalised sessioonid. See tähendab, et sinu meeskond ei saa ainult teoreetilist ülevaadet drooniohu hindamisest, vaid harjutab reageerimist pingelises, aga kontrollitud keskkonnas. Kui soovid tellida meeskonnale taktikalise koolituse, kus droonidega seotud teadlikkus on üks osa laiemast programmist, vaata taktikalise laskmise võimalusi ja broneeri sobiv aeg.

Allikad

• PMC review on LiDAR-based UAV detection
• Mehitamata õhusõidukite tuvastamise ja riskide maandamise võimalused (TalTech)
• Eesti taevas andurite valve all (Postimees)

Korduma kippuvad küsimused

Mis on kõige tõhusam droonide avastamise meetod?

Kõige tõhusam lähenemine on sensorite fusioon, kus RF‑tuvastus annab varajase hoiatuse ning radar või optiline kaamera kinnitavad sihtmärgi. Üksik meetod jätab alati pimealasid.

Kas droonide tuvastamine ja tõrjumine on sama asi?

Ei. Tuvastamine on passiivne jälgimine, tõrjumine on aktiivne sekkumine, mis on Eestis ja Euroopa Liidus enamasti lubatud ainult riiklikele ametkondadele.

Kuidas mõjutab linnakeskkond droonide tuvastamise täpsust?

Linnakeskkond suurendab valehäirete hulka, sest Wi‑Fi signaalid segavad RF‑tuvastust ja hooned tekitavad radari kajasid. Mitmekihiline sensorivõrk vähendab seda probleemi tunduvalt.

Milliseid tehnoloogiaid kasutatakse Eestis droonide jälgimiseks?

Eestis on testitud mitmekihilisi lahendusi, kus näiteks HexTechi sensorivõrk kombineerib RF‑, akustika‑ ja optilised andurid. Tööstuses tuntakse ka DJI Aeroscope platvormi, mida levitavad kohalikud edasimüüjad.

Kas tavaline organisatsioon saab endale droonituvastussüsteemi lubada?

Jah, RF‑põhised esmatasandi süsteemid on suhteliselt taskukohased ja annavad hea baaskatvuse. Suurem täpsus ja radari lisamine tõstavad kulu, kuid vähendavad valehäirete hulka märgatavalt.

Kuidas valmistada meeskond ette drooniohuolukorraks?

Kõige kindlam viis on kombineerida tuvastussüsteemi teadmised praktilise koolitusega, kus harjutatakse reaalseid reageerimisstsenaariume. Tondi Lasketiiri taktikalised koolitused on üks võimalus seda praktikas harjutada.
